CN - S 420 Torabdichtung

Produktbeschreibung

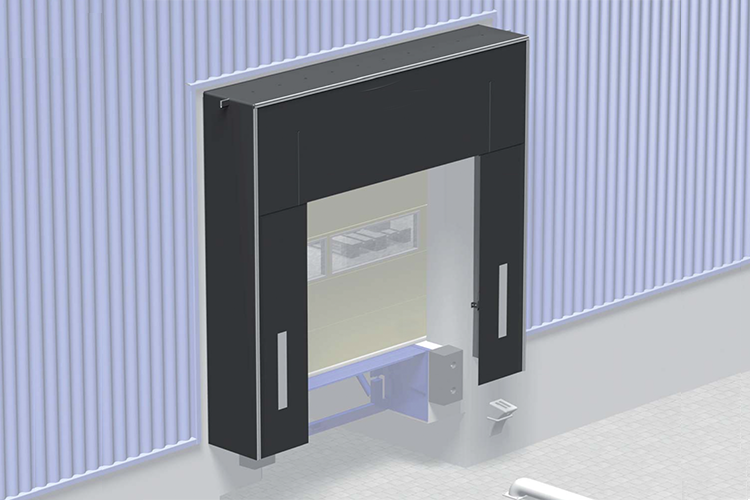

Torabdichtung mit rückfederndem Vorbau schützen vor Zugluft, Regen und Wind. Sie bildet eine perfekte Abdichtung zwischen LKW und Gebäude und schützt vor Energieverlust und möglichen Beschädigungen des Ladeguts. Der innenliegende Regenablauf leitet das Regenwasser gezielt zur Seite ab.

Produktmerkmale

innenliegender Regenablauf
rückfedernder Rahmen
flexible Dachkonstruktion
Rahmenkonstruktion aus Aluminium
Gelenkarme aus verzinktem Stahl
universell einsetzbar

Aufbau

Rahmenkonstruktion aus Aluminiumprofilen
Gelenkarme aus feuerverzinktem Stahl sorgen für ein Einfedern der Torabdichtung.
Ober- und Seitenplane aus abriebfestem, zweilagigem Polyester-Trägergewebe mit hohen Rückstellkräften zur besseren Abdichtung
Dach- und Abdeckplane aus Polyester-Trägergewebe
Die Planen sind ohne Schrauben in die Profile eingezogen.
Dachplane mit innenliegender Regenrinne

Verarbeitung

In den Verschleißzonen ist die Plane geschlitzt ausgeführt und doppelt verstärkt.
Das Planenmaterial ist schwarz.

Sicherheitsvorrichtungen

Da die Rahmenkonstruktion flexibel ist, werden eventuelle Beschädigungen der Torabdichtung durch falsch anfahrende LKWs weitestgehend vermieden.
Weiße Anfahr-/Markierungsstreifen auf den Seitenplanen dienen der Orientierung der LKW-Fahrer.
Das Einziehen der Planen ohne Schrauben verhindert Beschädigungen am LKW.

Bauseitige Voraussetzungen

Für die Montage der Torabdichtung muss eine stabile, glatte Wand oder Unterkonstruktion vorhanden sein.
Die nötigen Maße und Freiräume müssen eingehalten werden (siehe separate Einbauzeichnung).
Bei Trapezblechfassaden muss bauseitig eine Glattblecheinfassung im Bereich der Torabdichtung erstellt werden.

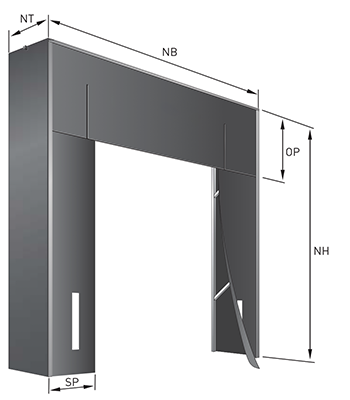

Standardabmessungen (mm)

Torabdichtung	S 420	S 420e
Breite (NB)	3250, 3450	3450
Höhe (NH)	3200, 3400, 3600	3400
Tiefe (NT)	600	600
Breite Seitenplane (SP) bei Nennbreite (NB)	600 700 3250 3450	600 -
Höhe Oberplane (OP)	1000	900

Technische Daten

Seitenplane....................................................................................... 3 mm
Oberplane......................................................................................... 3 mm
Flächengewicht......................................................................... 3400 g/m²
Reißfestigkeit nach DIN 53354................................... 7000/5000 (N/5 cm)
Temperaturbeständigkeit.................................................... +80 °C/-30 °C
Brennverhalten..................................................... B1 schwerentflammbar

Optionen / Zubehör

Beschriftung oder Ziffern auf der Oberplane

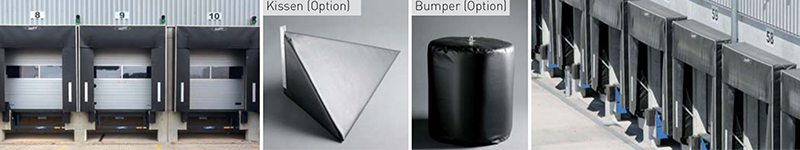

Abdichtungskissen oder Bumper an der linken und rechten unteren Ecke zwischen Seitenplane und Hallenwand
vom Standard abweichende Abmessungen
Oberplane bis 1200 mm
Oberplane in lamellierter Ausführung (4 Schnitte je Seite)
Verstärkungslamellen
Nenntiefe 900 mm

Einbauzeichnung

S 420 Flexible Torabdichtung aus Aluminium
