Aufbau

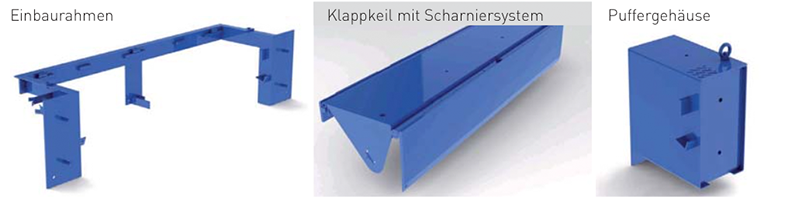

Das L 100 besteht im Einzelnen aus:
- einem selbsttragenden Rahmen
- einem Plateau, an dessen Vorderseite sich der Klappkeil befindet; Plateau und Klappkeil sind über ein Scharniersystem miteinander verbunden
- Bedienstange mit ergnonomischem Griff
Material
Die Rahmenkonstruktion ist aus Stahlprofilen und Blechen gefertigt. Das durch Unterzüge verstärkte Plateau und der
Klappkeil haben eine rutschhemmende Oberfläche aus Tränenblech.
Oberfläche
Alle Stahlkonstruktionsteile werden in RAL 5010 (enzianblau), RAL 7016 (anthrazitgrau) oder RAL 9005 (schwarz) lackiert.
Um einen optimalen Korrosionsschutz zu gewährleisten, werden alle Stahlteile zuerst sandgestrahlt und dann mit Zweikomponentenlack
lackiert. Dieser erfüllt den VOC-Decopaint-Standard.
Steuerung und Bedienung
Das L 100 wird über die mitgelieferte Bedienstange bedient. Ein Gasdruckzylinder lässt den Klappkeil geräuscharm ausklappen.
Sicherheitsvorrichtungen
- Fußschutzbleche
- Durch die Verwindung des Plateaus liegt der Klappkeil auch bei einseitiger Belastung flach auf der Ladefläche auf. So entstehen
keine Stufen oder Stolperkanten
Technische Daten
Nennlast nach EN 1398................................................................... 60 kN
Nennlänge.....................................................................................400 mm
Nennbreiten............................................................ 1750, 2000, 2200 mm
Klappkeillänge.............................................................................. 300 mm
Maße Puffergehäuse B x T x H (ohne Puffer).............265 x 485 x 585 mm
Konstruktionsmerkmale
Plateau Tränenblech.................. 4/6 mm
Klappkeil Tränenblech.............12/14 mm
Überbrückungswerte
nach oben.............100 mm
nach unten.............100 mm
Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %.
Bauseitige Vorbereitungen
Diese sind abhängig von der gewählten Einbaumethode.
Bitte fordern Sie hierzu unsere technischen Datenblätter an.
