Aufbau

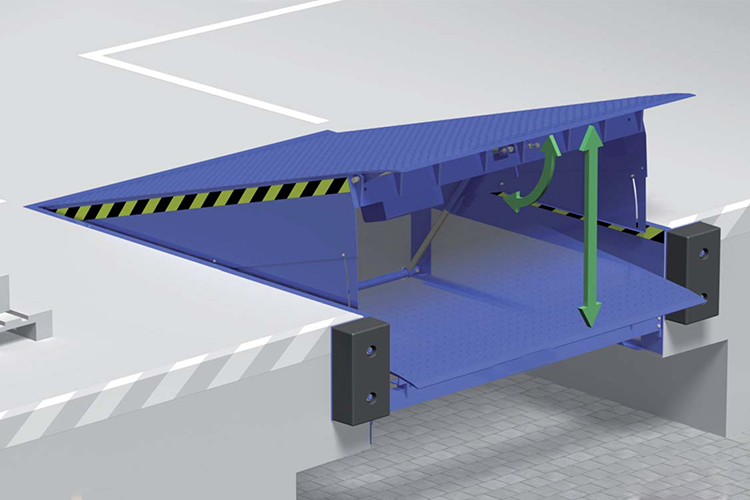

Das L 300i besteht im Einzelnen aus:
- einem selbsttragenden Rahmen
- einem Plateau mit Klappkeil
- einem hydraulischen System zum Bewegen des Plateaus und des Klappkeils
- einer Steuerung i-Vision HA
Oberfläche
Alle Stahlkonstruktionsteile werden in RAL 5010 (enzianblau), RAL 7016 (anthrazitgrau) oder RAL 9005 (schwarz) lackiert.
Um einen optimalen Korrosionsschutz zu gewährleisten, werden alle Stahlteile zuerst sandgestrahlt und dann mit Zweikomponentenlack
lackiert. Dieser erfüllt den VOC-Decopaint-Standard.
Hydraulischer Antrieb
Mittels eines Niedrigdruck-Hydrauliksystems werden die zwei Hubzylinder für das Plateau sowie der Klappkeilzylinder unabhängig voneinander angesteuert.
Steuerung und Bedienung
Die Bedienung der Überladebrücke erfolgt über die mitgelieferte Steuerung i-Vision HA. Die Bauelemente der Steuerung sind RoHS-konform (bleifrei).
Sicherheitsvorrichtungen
- hydraulischer Notstopp
- Stoppen alle Bewegungen bei Stromausfall
- Nach einem Stromausfall muss zuerst ein Reset der Steuerung erfolgen.
- Durch die Verwindung des Plateaus ist ein flaches Aufliegen des Klappkeils auch bei einseitiger Belastung gewährleistet. Die Entstehung von Stufen oder Stolperkanten wird verhindert.
- seitliche, gelb-schwarze Sicherheitsmarkierungen
- Wartungsstütze
Technische Daten
Nennlast nach EN 1398................................................................... 60 kN
Nennbreiten............................................................ 1750, 2000, 2250 mm
Klappkeillänge.............................................................................. 400 mm
Alle Angaben in mm | Tabelle ggf. scrollen
Brückenlängen |
Bauhöhen |
Überbrückungswerte
Vorschub 500 mm 1000 mm
oben unten oben unten
|
2000 |
600 700 |
250 290 |
290 340 |
2500 |
600 700 |
310 360 |
270 330 |
3000 |
600 700 |
360 430 |
270 330 |
3500 |
800 |
520 |
350 |
4000 |
900 |
570 |
350 |
4500 |
900 |
620 |
350 |
Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %.
Spannungsversorgung........................................... 3 N~400 V/50 Hz/16 A
Schutzart........................................................................................... IP 65
Motorleistung....................................................................... max. 0,75 kW
Konstruktionsmerkmale
Plateau Tränenblech.................. 6/8 mm
Klappkeil Tränenblech.............12/14 mm
Bauseitige Vorbereitungen
Diese sind abhängig von der gewählten Einbaumethode.
Bitte fordern Sie hierzu unsere technischen Datenblätter an.
Options-Pakete
Für eine einfache Konfiguration der Überladebrücke nach Ihren Anforderungen und Bedürfnissen stehen folgende Options-Pakete zur Verfügung:
Standard
GreenPlus: Reduzierung des Energiebedarfs und des CO2-Verbrauchs
DoorPlus: Tor- und Überladebrücke und Twin-Spaltabdichtung
IsoPlus: Isolierung der Überladebrücke und Twin-Spaltabdichtung
SafetyPlus: Sicherheitsplus durch Ampel und elektronischen Radkeil
WarrantyPlus: verlängerte Garantiezeiten und schnelle Reaktionszeit
